加热炉

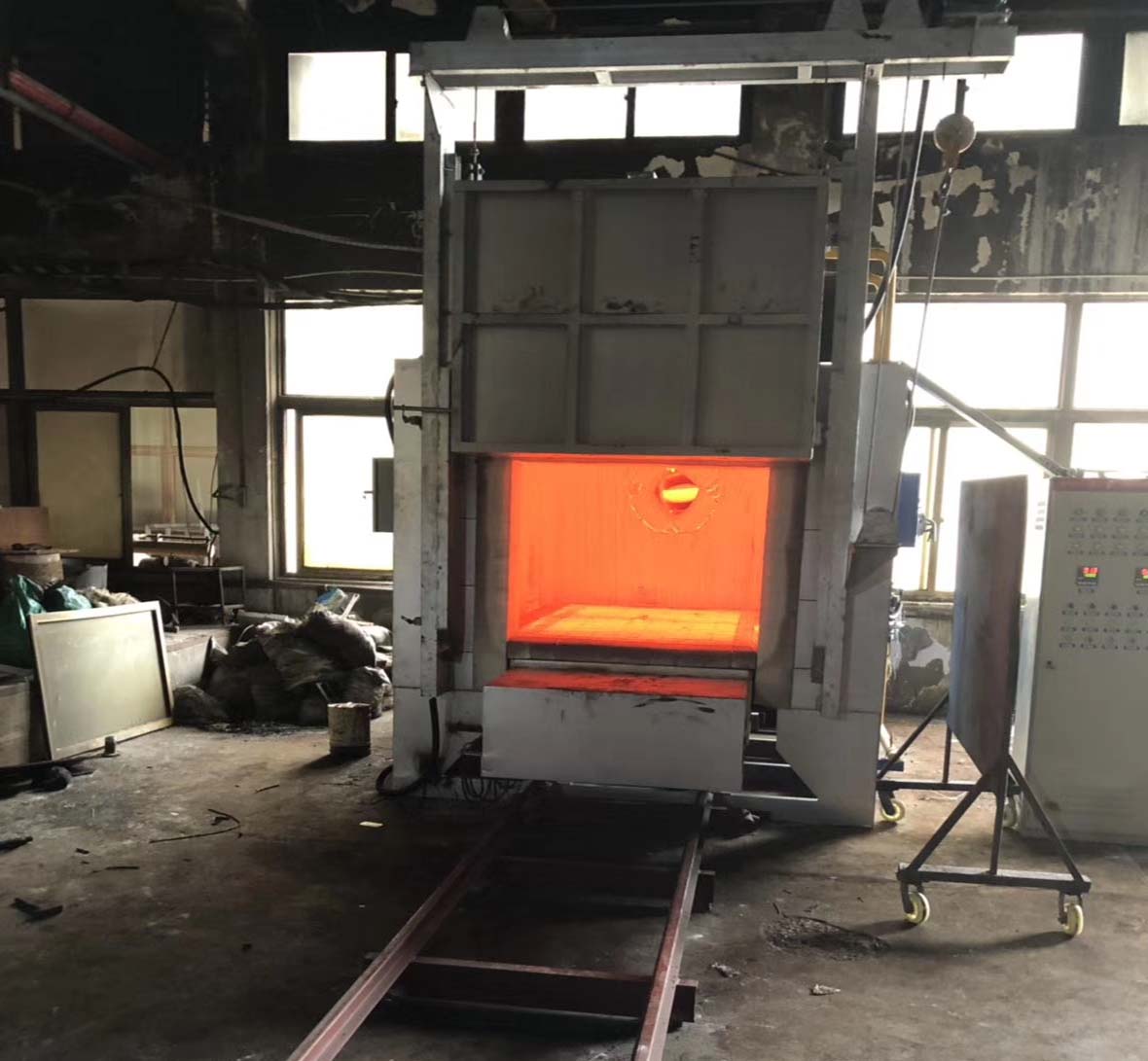

台车式加热炉
丹阳市电炉厂是专业的台车式加热炉设计、制造厂家，合作客户可提供设备的结构图、工作原理、功率、温度控制系统等报价方案，欢迎咨询价格。
设备介绍
台车式加热炉的炉门结构由炉门和升降机构组成。
因加热炉的炉门较大，炉门外框采用10#槽钢制作，侧板采用10mm钢板焊接成型，增强结构强度，不变形翘曲，炉门内衬亦为全纤维结构，材质为高铝型耐火纤维预制块。
炉门的升降采用电动机和减速箱驱动，并配有制动器，使炉门平稳升降。
炉门的密封采用新型机械式弹簧自压紧装置密封，与炉口为耐火纤维软密封。由于耐火纤维柔软且富有弹性和炉口密封贴合严密，其密封效果大大优胜于钢面的硬接触密封，炉门在升降过程中自动脱离炉口，使得炉门的纤维软面不受损伤。（可选手开门）
台车式加热炉的加热元件分2区布置，根据炉膛内各个部位散热不同，合理分布在左右两侧墙、台车、炉门和后墙五个面上。两侧、后墙及炉门上的加热元件采用0Cr27Al7Mo2高温合金带，制作成波纹状，采用高铝质瓷螺钉悬挂在炉膛四周，牢固可靠，且安装方便，台车上的加热元件则采用0Cr25Al5,原丝为北京首钢生产高温电阻丝搁放在台车上的凹槽里。
温度控制系统分2区独立控制，分别采用PID过零软触发带大功率双向可控硅、功率调节器，日本岛电FP93智能温控仪表控温，可根据处理工艺要求进行加热，且控温精度高，炉温平稳，温差波动小。另配有杭州盘古无纸记录仪记录及超温声光报警，并与现场控制系统有匹配接口
除加热回路提供超温断相过流短路保护外，对炉门电动升降、台车进出采取了可靠的动作连锁保护。装料过程有以下连锁保护：台车未全部进入炉膛内，炉门不能下降；炉门关闭后才能接通加热元件电源。出料过程有以下连锁保护：炉门打开，同时切断加热元件电源，只有炉门开到最高位后才能使台车开出。
因加热炉的炉门较大，炉门外框采用10#槽钢制作，侧板采用10mm钢板焊接成型，增强结构强度，不变形翘曲，炉门内衬亦为全纤维结构，材质为高铝型耐火纤维预制块。
炉门的升降采用电动机和减速箱驱动，并配有制动器，使炉门平稳升降。
炉门的密封采用新型机械式弹簧自压紧装置密封，与炉口为耐火纤维软密封。由于耐火纤维柔软且富有弹性和炉口密封贴合严密，其密封效果大大优胜于钢面的硬接触密封，炉门在升降过程中自动脱离炉口，使得炉门的纤维软面不受损伤。（可选手开门）
台车式加热炉的加热元件分2区布置，根据炉膛内各个部位散热不同，合理分布在左右两侧墙、台车、炉门和后墙五个面上。两侧、后墙及炉门上的加热元件采用0Cr27Al7Mo2高温合金带，制作成波纹状，采用高铝质瓷螺钉悬挂在炉膛四周，牢固可靠，且安装方便，台车上的加热元件则采用0Cr25Al5,原丝为北京首钢生产高温电阻丝搁放在台车上的凹槽里。
温度控制系统分2区独立控制，分别采用PID过零软触发带大功率双向可控硅、功率调节器，日本岛电FP93智能温控仪表控温，可根据处理工艺要求进行加热，且控温精度高，炉温平稳，温差波动小。另配有杭州盘古无纸记录仪记录及超温声光报警，并与现场控制系统有匹配接口
除加热回路提供超温断相过流短路保护外，对炉门电动升降、台车进出采取了可靠的动作连锁保护。装料过程有以下连锁保护：台车未全部进入炉膛内，炉门不能下降；炉门关闭后才能接通加热元件电源。出料过程有以下连锁保护：炉门打开，同时切断加热元件电源，只有炉门开到最高位后才能使台车开出。
